تعمیرات آنتن آیفون 13 مینی

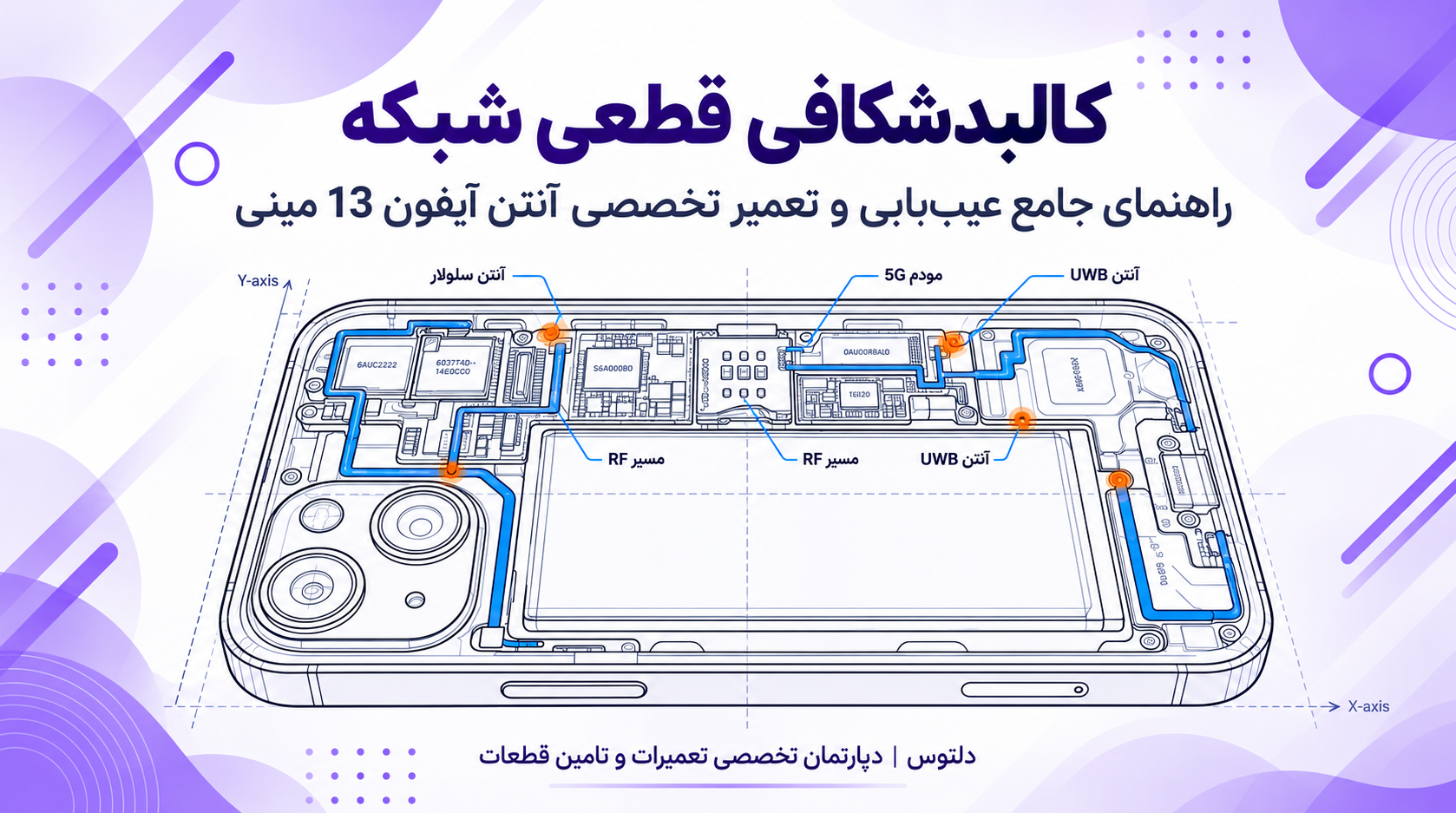

سیستم آنتن آیفون 13 مینی چگونه کار می‌کند؟

معماری تعمیرات آنتن آیفون 13 مینی

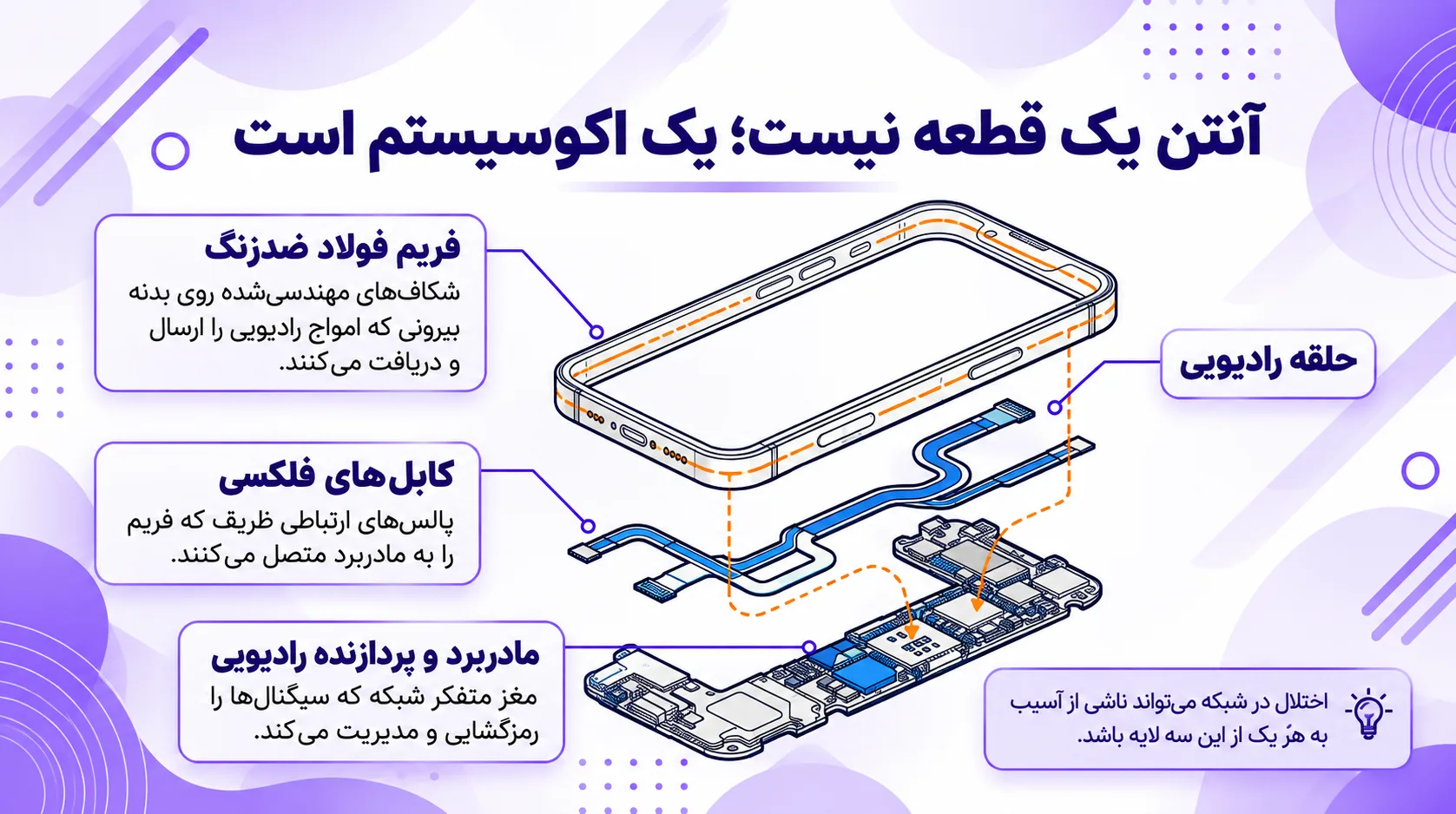

آیفون 13 مینی از طراحی آنتن پیشرفته‌ای بهره می‌برد که در آن فریم فلزی گوشی نقش کلیدی در عملکرد آنتن‌ها ایفا می‌کند. برخلاف تصور رایج، آنتن‌های آیفون قطعات مجزا و مستقلی نیستند، بلکه ترکیبی از فریم فلزی، سیم‌های آنتن (Antenna Flex Cables)، چیپ‌های رادیویی روی مادربرد و نرم‌افزار مدیریت سیگنال هستند.

فریم فولاد ضدزنگ آیفون 13 مینی دارای شکاف‌های آنتنی (Antenna Lines) متعددی است که امواج رادیویی از طریق آن‌ها ارسال و دریافت می‌شوند. این شکاف‌ها به‌صورت مهندسی‌شده در نقاط خاصی از فریم قرار گرفته‌اند تا بهترین عملکرد را در فرکانس‌های مختلف ارائه دهند.

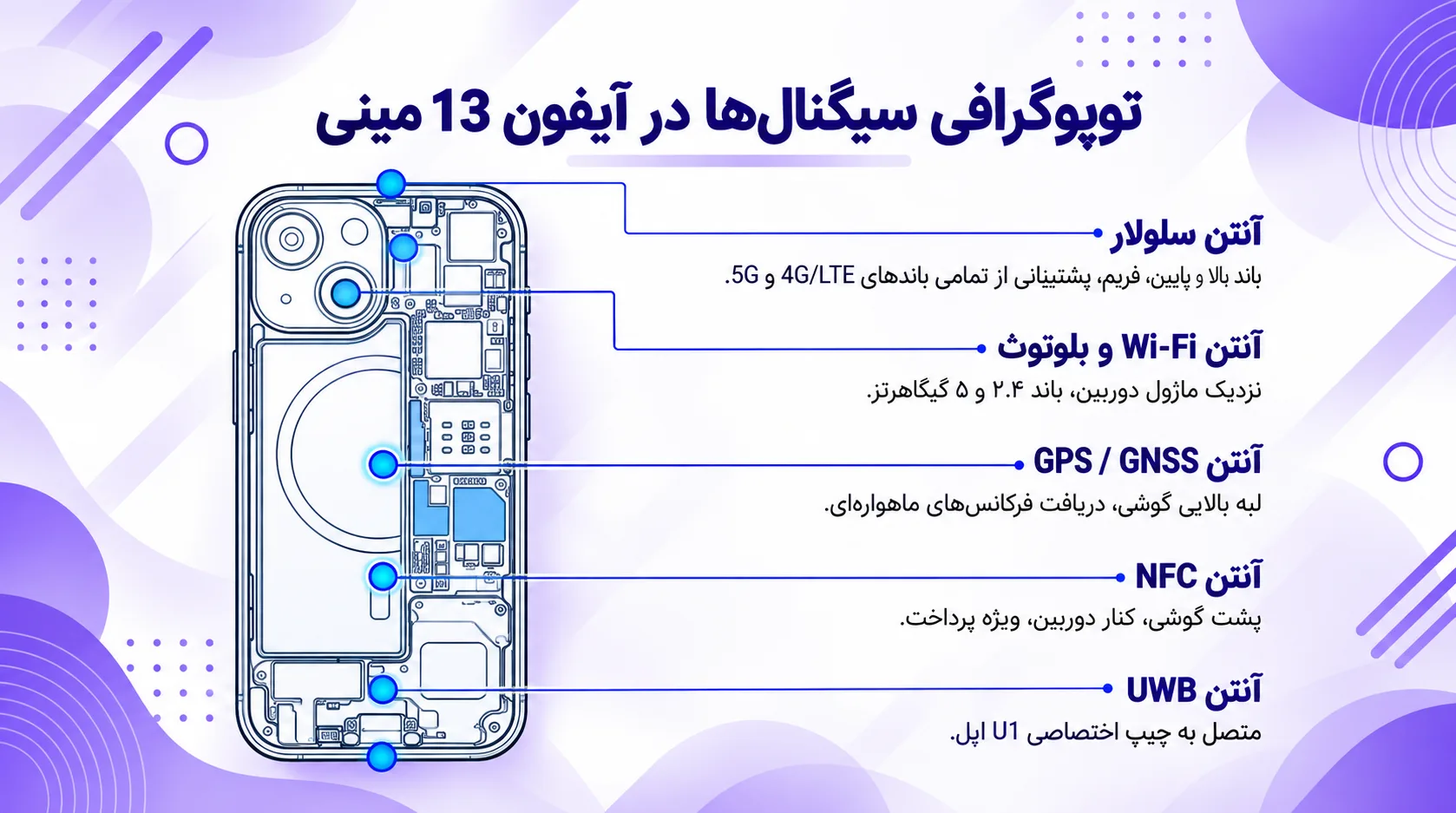

انواع آنتن‌های آیفون 13 مینی

آنتن سلولار (Cellular Antenna)
این آنتن مسئول ارتباط با شبکه‌های موبایل (2G، 3G، 4G LTE و 5G) است. آیفون 13 مینی از باندهای فرکانسی متعددی پشتیبانی می‌کند و آنتن سلولار آن باید بتواند در تمامی این باندها عملکرد مناسبی داشته باشد. آنتن سلولار معمولاً در بخش بالایی و پایینی فریم گوشی قرار دارد.

آنتن Wi-Fi و بلوتوث
آنتن Wi-Fi و بلوتوث معمولاً به‌صورت مشترک روی یک ماژول فلکسی قرار دارند و در نزدیکی دوربین یا بالای مادربرد نصب می‌شوند. این آنتن از فرکانس‌های 2.4 گیگاهرتز و 5 گیگاهرتز برای Wi-Fi و فرکانس 2.4 گیگاهرتز برای بلوتوث پشتیبانی می‌کند.

آنتن GPS و GNSS
آنتن GPS مسئول دریافت سیگنال‌های ماهواره‌ای برای مسیریابی و تعیین موقعیت مکانی است. این آنتن معمولاً در بخش بالایی گوشی و نزدیک به فریم فلزی قرار دارد.

آنتن NFC
آنتن NFC برای ارتباط نزدیک (مانند Apple Pay و انتقال داده) استفاده می‌شود و معمولاً در بخش بالایی پشت گوشی و نزدیک به ماژول دوربین قرار دارد.

آنتن UWB (Ultra Wideband)
آیفون 13 مینی مجهز به چیپ U1 اپل است که از فناوری UWB برای مکان‌یابی دقیق استفاده می‌کند. آنتن UWB نیز بخشی از سیستم آنتن داخلی گوشی محسوب می‌شود.

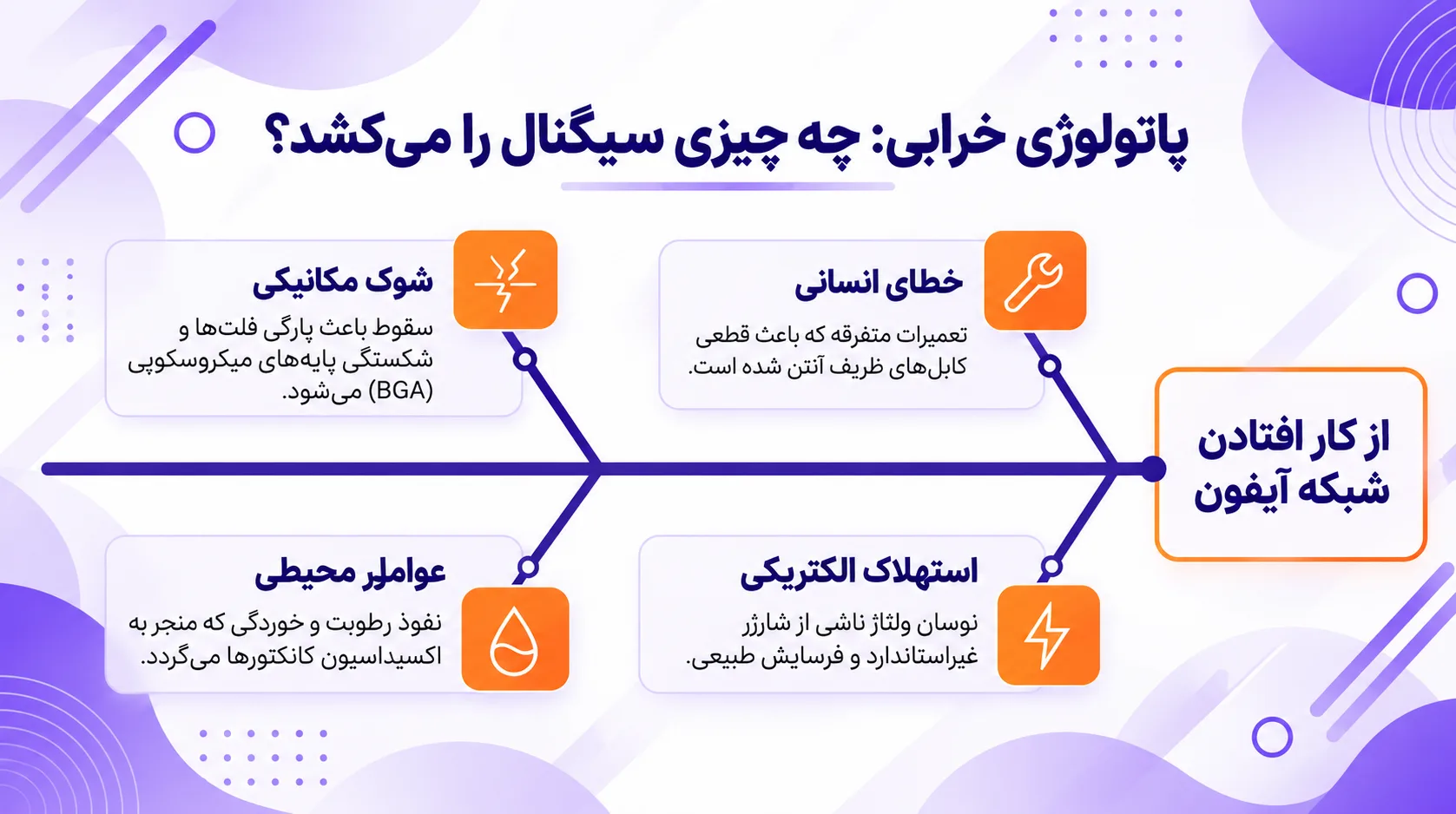

دلایل خرابی آنتن آیفون 13 مینی

ضربه و سقوط

شایع‌ترین دلیل خرابی آنتن، ضربه و سقوط گوشی است. شوک مکانیکی ناشی از ضربه می‌تواند باعث قطع شدن سیم‌های آنتن، جدا شدن کانکتورهای فلکسی از مادربرد و حتی آسیب به فریم فلزی و شکاف‌های آنتنی شود.

نفوذ آب و رطوبت

نفوذ آب به داخل گوشی می‌تواند باعث اکسیداسیون و زنگ‌زدگی اتصالات آنتن شود. اکسیداسیون روی کانکتورهای فلکسی آنتن و پدهای اتصال روی مادربرد، مقاومت الکتریکی را افزایش داده و کیفیت سیگنال را به‌شدت کاهش می‌دهد.

تعمیرات نادرست قبلی

تعمیرات غیرحرفه‌ای، به‌خصوص تعویض صفحه‌نمایش یا باتری توسط افراد غیرمتخصص، می‌تواند به سیم‌های آنتن آسیب برساند. بسیاری از سیم‌های آنتن بسیار نازک و ظریف هستند و کوچک‌ترین بی‌احتیاطی هنگام باز و بسته کردن گوشی می‌تواند آن‌ها را قطع کند.

فرسایش طبیعی

استفاده طولانی‌مدت از گوشی و قرار گرفتن مداوم در معرض تغییرات دمایی و رطوبت می‌تواند باعث فرسایش تدریجی اتصالات آنتن شود.

مشکلات بیس‌باند و مادربرد

گاهی اوقات مشکل آنتن ریشه در چیپ بیس‌باند (Baseband) روی مادربرد دارد. خرابی بیس‌باند می‌تواند باعث از کار افتادن کامل آنتن سلولار شود که در بخش تعمیرات بیس‌باند به‌تفصیل به آن خواهیم پرداخت.

مشکلات نرم‌افزاری

باگ‌های سیستم‌عامل iOS، تنظیمات نادرست شبکه یا مشکلات فریمور مودم می‌توانند اختلالاتی در عملکرد آنتن ایجاد کنند که البته با راه‌حل‌های نرم‌افزاری قابل رفع هستند.

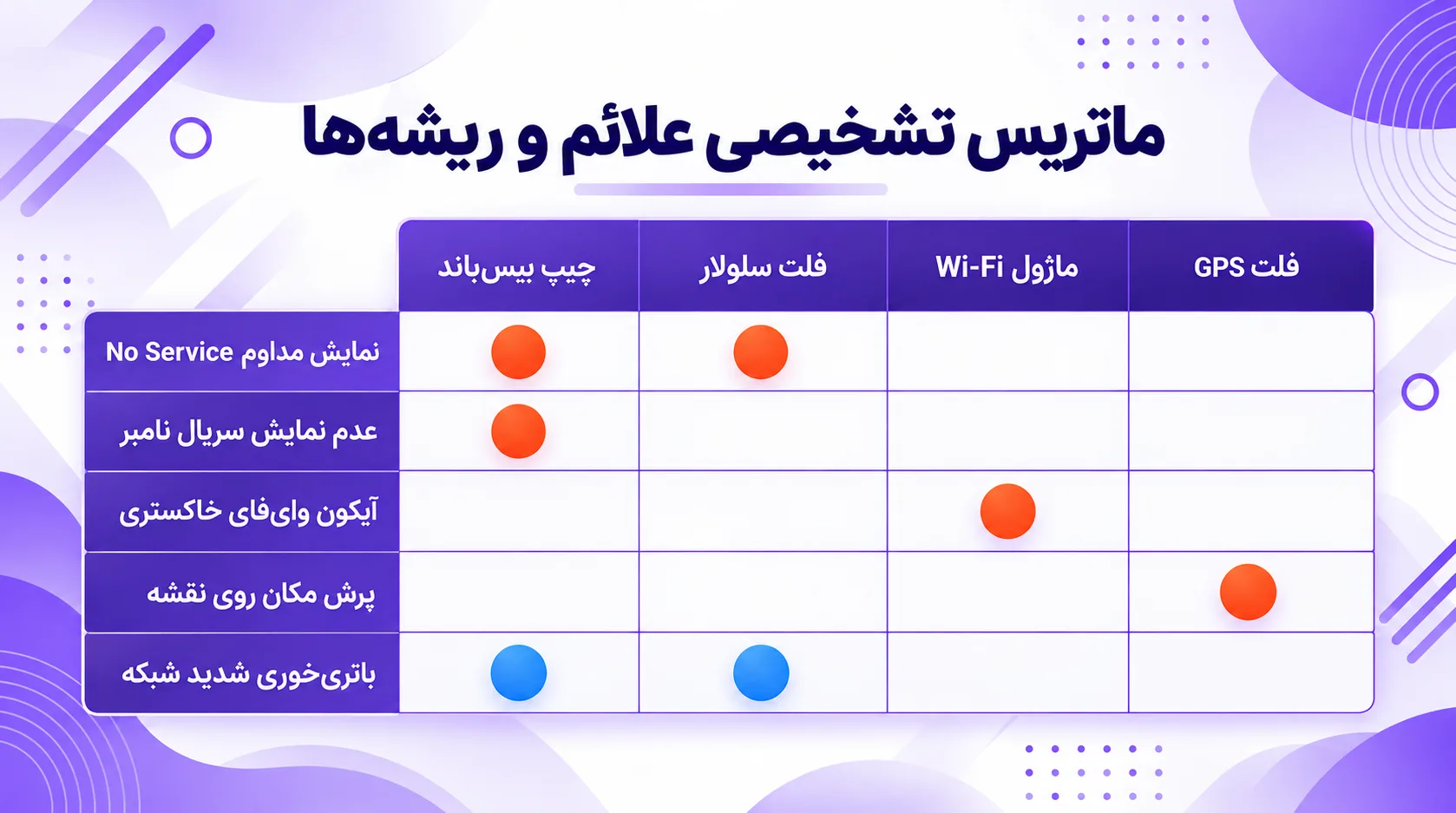

علائم و نشانه‌های خرابی آنتن آیفون 13 مینی

علائم آنتن سلولار

• نمایش «No Service» یا «Searching» به‌صورت مداوم
• افت شدید سیگنال موبایل (یک یا دو خط آنتن)
• قطع و وصل شدن مکرر تماس‌ها
• عدم امکان برقراری یا دریافت تماس
• عدم اتصال به شبکه 4G یا 5G
• مصرف بیش از حد باتری به دلیل تلاش مداوم گوشی برای یافتن سیگنال

علائم آنتن Wi-Fi

• عدم شناسایی شبکه‌های Wi-Fi
• قطع مکرر اتصال Wi-Fi
• سرعت بسیار پایین اینترنت Wi-Fi
• خاکستری بودن آیکون Wi-Fi در تنظیمات

علائم آنتن بلوتوث

• عدم شناسایی دستگاه‌های بلوتوثی
• قطع مکرر اتصال بلوتوث
• برد بسیار کوتاه بلوتوث

علائم آنتن GPS

• عدم تعیین موقعیت مکانی
• دقت پایین مسیریابی
• پرش مکان روی نقشه

قیمت تعمیرات آنتن آیفون 13 مینی

قیمت تعمیرات آنتن آیفون 13 مینی به عوامل متعددی بستگی دارد که درک آن‌ها به شما کمک می‌کند تا تصمیم بهتری بگیرید:

عوامل مؤثر بر قیمت

نوع آنتن آسیب‌دیده
هر یک از آنتن‌ها (سلولار، Wi-Fi، بلوتوث، GPS، NFC) قیمت متفاوتی دارند. آنتن‌های سلولار و Wi-Fi معمولاً گران‌تر از سایر آنتن‌ها هستند.

میزان آسیب
اگر فقط سیم آنتن قطع شده باشد، هزینه تعمیر کمتر از زمانی است که کانکتور روی مادربرد آسیب دیده یا چیپ بیس‌باند خراب شده باشد.

نوع قطعه مورد نیاز
قطعات اصلی (OEM) گران‌تر از قطعات کپی هستند، اما عملکرد و دوام بهتری ارائه می‌دهند.

پیچیدگی تعمیر
برخی تعمیرات آنتن ساده هستند (مانند اتصال مجدد کانکتور فلکسی) و برخی بسیار پیچیده (مانند تعمیر بیس‌باند روی مادربرد).

نوسانات ارزی
از آنجا که قطعات وارداتی هستند، نوسانات نرخ ارز تأثیر مستقیمی بر قیمت تعمیرات آنتن آیفون 13 مینی دارد.

نکات مهم درباره قیمت

• از تعمیرکارانی که قیمت‌های بسیار پایین ارائه می‌دهند بپرهیزید، زیرا ممکن است از قطعات بی‌کیفیت استفاده کنند.
• قبل از تعمیر، حتماً عیب‌یابی دقیق انجام شود تا قطعه صحیح تعویض شود.
• خرید تعمیرات آنتن آیفون 13 مینی از فروشندگان معتبر مانند دلتوس، تضمین‌کننده کیفیت و قیمت منصفانه است.

خرید تعمیرات آنتن آیفون 13 مینی از دلتوس

چرا دلتوس؟

شرکت دلتوس به‌عنوان بزرگ‌ترین وارد‌کننده قطعات مک‌بوک و آیفون در ایران، بهترین گزینه برای خرید تعمیرات آنتن آیفون 13 مینی و قطعات مرتبط است:

• تضمین اصالت: تمامی قطعات آنتن عرضه‌شده توسط دلتوس دارای ضمانت اصالت هستند.
• قیمت رقابتی: واردات مستقیم و حذف واسطه‌ها باعث ارائه بهترین قیمت‌ها شده است.
• تنوع محصولات: انواع سیم‌های آنتن، فلکسی‌های Wi-Fi/بلوتوث و قطعات بیس‌باند موجود است.
• ارسال سریع: ارسال فوری به سراسر ایران با بسته‌بندی ایمن.
• پشتیبانی تخصصی: تیم متخصص ما آماده مشاوره فنی در انتخاب قطعه مناسب است.

فرآیند عیب‌یابی و تعمیر آنتن آیفون 13 مینی

عیب‌یابی نرم‌افزاری

قبل از هر اقدام سخت‌افزاری، باید مشکلات نرم‌افزاری را رد کنید:

• ریستارت گوشی
• ریست تنظیمات شبکه (Settings > General > Transfer or Reset > Reset > Reset Network Settings)
• به‌روزرسانی iOS به آخرین نسخه
• بررسی تنظیمات حالت پرواز و اپراتور
• خارج کردن و وارد کردن مجدد سیم‌کارت

بررسی ظاهری

اگر گوشی قبلاً تعمیر شده یا ضربه شدیدی خورده، بررسی ظاهری فریم و شکاف‌های آنتنی می‌تواند سرنخ‌های مهمی ارائه دهد. خم‌شدگی یا شکستگی فریم در ناحیه شکاف‌های آنتنی می‌تواند مستقیماً عملکرد آنتن را مختل کند.

باز کردن گوشی و بررسی اتصالات

پس از باز کردن گوشی، تعمیرکار باید تمامی کانکتورهای فلکسی آنتن را بررسی کند. شایع‌ترین مشکل، جدا شدن یا قطع شدن سیم‌های آنتن از مادربرد است که با اتصال مجدد یا تعویض سیم آنتن قابل رفع است.

تست سیگنال

با استفاده از ابزارهای تخصصی مانند Field Test Mode (شماره‌گیری کد *3001#12345#*) می‌توان قدرت سیگنال و وضعیت باندهای فرکانسی را بررسی کرد.

تعویض قطعه معیوب

پس از شناسایی قطعه معیوب، آن را با قطعه اصلی و باکیفیت تعویض کنید. قطعات مورد نیاز خود را از دلتوس تهیه کنید تا از کیفیت و اصالت آن‌ها اطمینان داشته باشید.

تعمیرات بیس‌باند آیفون 13 مینی

بیس‌باند چیست؟

بیس‌باند (Baseband) یکی از مهم‌ترین و پیچیده‌ترین بخش‌های مادربرد آیفون 13 مینی است. بیس‌باند در واقع یک پردازنده جداگانه روی مادربرد است که وظیفه مدیریت تمامی ارتباطات رادیویی گوشی را بر عهده دارد. این چیپ شامل مودم سلولار، پردازنده سیگنال دیجیتال و کنترل‌کننده‌های فرکانس رادیویی (RF) است و مستقیماً با آنتن‌های گوشی در ارتباط است.

در آیفون 13 مینی، چیپ بیس‌باند کوالکام Snapdragon X60 5G Modem استفاده شده که یکی از پیشرفته‌ترین مودم‌های 5G جهان محسوب می‌شود. این چیپ از باندهای فرکانسی Sub-6GHz و mmWave (در برخی مدل‌ها) پشتیبانی می‌کند و نقش حیاتی در عملکرد شبکه‌های 4G و 5G دارد.

علائم خرابی بیس‌باند

خرابی بیس‌باند یکی از جدی‌ترین مشکلات آیفون محسوب می‌شود و علائم آن شامل موارد زیر است:

• نمایش مداوم «No Service» حتی با سیم‌کارت سالم
• عدم نمایش IMEI گوشی (شماره‌گیری *#06# و عدم نمایش شماره)
• عدم شناسایی سیم‌کارت
• هنگ کردن یا ریستارت مکرر گوشی
• نمایش پیام «Searching» به‌صورت دائمی
• عدم امکان برقراری تماس اضطراری (Emergency Call)
• داغ شدن بیش از حد گوشی در ناحیه مادربرد

دلایل خرابی بیس‌باند

1. ضربه شدید: ضربه‌های شدید می‌توانند باعث ترک‌خوردگی لحیم‌های زیر چیپ بیس‌باند (BGA) شوند. این مشکل که به «Cold Solder Joint» معروف است، یکی از شایع‌ترین دلایل خرابی بیس‌باند است.

2. نفوذ آب: اکسیداسیون ناشی از نفوذ آب می‌تواند اتصالات چیپ بیس‌باند را از بین ببرد.

3. نوسان ولتاژ: نوسانات ولتاژ ناشی از استفاده از شارژرهای غیراستاندارد می‌تواند به چیپ بیس‌باند آسیب برساند.

4. نقص تولید: در برخی موارد نادر، خرابی بیس‌باند ناشی از نقص تولید کارخانه‌ای است.

فرآیند تعمیر بیس‌باند

تعمیر بیس‌باند یکی از پیچیده‌ترین و حساس‌ترین تعمیرات مادربرد آیفون محسوب می‌شود و فقط توسط تعمیرکاران بسیار متخصص و با تجهیزات پیشرفته قابل انجام است:

تشخیص دقیق
با استفاده از نقشه‌های شماتیک مادربرد و ابزارهای عیب‌یابی مانند مولتی‌متر و اسیلوسکوپ، تعمیرکار باید مطمئن شود که مشکل واقعاً از بیس‌باند است و نه از سیم‌های آنتن یا سایر قطعات.

ریبال (Reball) چیپ بیس‌باند
در بسیاری از موارد، خرابی بیس‌باند ناشی از قطع شدن لحیم‌های زیر چیپ است. در این حالت، تعمیرکار با استفاده از هیتر BGA، چیپ بیس‌باند را از مادربرد جدا کرده، لحیم‌های قدیمی را تمیز کرده و با لحیم‌های جدید (Reball) مجدداً روی مادربرد نصب می‌کند.

تعویض چیپ بیس‌باند
اگر خود چیپ بیس‌باند سوخته یا آسیب دیده باشد، باید با چیپ جدید جایگزین شود. این کار بسیار پیچیده است و نیاز به تجهیزات BGA پیشرفته و مهارت بالا دارد.

پروگرام‌ریزی و فعال‌سازی
پس از تعویض یا ریبال بیس‌باند، ممکن است نیاز به پروگرام‌ریزی مجدد فریمور مودم و فعال‌سازی از طریق سرورهای اپل باشد.

نکات مهم درباره تعمیر بیس‌باند

• تعمیر بیس‌باند فقط باید توسط تعمیرکاران فوق‌تخصصی مادربرد انجام شود.
• استفاده از تجهیزات BGA حرفه‌ای و نقشه‌های شماتیک دقیق ضروری است.
• قطعات بیس‌باند و فلکسی‌های آنتن مورد نیاز را از دلتوس تهیه کنید.
• پس از تعمیر بیس‌باند، تست جامع سیگنال در تمامی باندهای فرکانسی الزامی است.
• در برخی موارد شدید، تعمیر بیس‌باند ممکن نیست و نیاز به تعویض کامل مادربرد است.

جدول محصولات تعمیرات آنتن آیفون 13 مینی دلتوس

توجه: برای دریافت آخرین قیمت تعمیرات آنتن آیفون 13 مینی و اطلاع از موجودی دقیق محصولات، با تیم پشتیبانی دلتوس تماس بگیرید یا از وب‌سایت ما بازدید کنید. لطفاً لیست اسامی دقیق محصولات مورد نظر خود را ارسال کنید تا جدول را نهایی کنم.

نکات پیشگیرانه برای محافظت از آنتن آیفون 13 مینی

1. استفاده از کاور محافظ: کاور مناسب از فریم گوشی و شکاف‌های آنتنی محافظت می‌کند.

2. اجتناب از ضربه: از افتادن گوشی روی سطوح سخت جلوگیری کنید.

3. محافظت در برابر رطوبت: اگرچه آیفون 13 مینی ضد‌آب است، اما از تماس عمدی با آب خودداری کنید.

4. استفاده از شارژر اصلی: شارژرهای غیراستاندارد می‌توانند نوسان ولتاژ ایجاد کرده و به بیس‌باند آسیب برسانند.

5. به‌روزرسانی منظم iOS: به‌روزرسانی‌های نرم‌افزاری اغلب شامل بهبودهای عملکرد مودم و آنتن هستند.

6. عدم استفاده از کاورهای فلزی: کاورهای فلزی می‌توانند سیگنال آنتن را مسدود کنند.

سوالات متداول

1. تعمیرات آنتن آیفون 13 مینی چقدر طول می‌کشد؟

تعویض سیم آنتن معمولاً بین 30 دقیقه تا 1 ساعت زمان می‌برد. اما تعمیرات بیس‌باند ممکن است 2 تا 5 ساعت یا بیشتر طول بکشد.

2. قیمت تعمیرات آنتن آیفون 13 مینی چقدر است؟

قیمت تعمیرات آنتن آیفون 13 مینی بسته به نوع آنتن، میزان آسیب و قطعه مورد نیاز متغیر است. برای اطلاع از قیمت دقیق با دلتوس تماس بگیرید.

3. آیا خرابی آنتن با ریست نرم‌افزاری رفع می‌شود؟

در برخی موارد بله. ریست تنظیمات شبکه و به‌روزرسانی iOS می‌تواند مشکلات نرم‌افزاری آنتن را رفع کند. اما اگر مشکل سخت‌افزاری باشد، نیاز به تعمیر فیزیکی است.

4. خرید تعمیرات آنتن آیفون 13 مینی از کجا بهتر است؟

**خرید تعمیرات آنتن آیفون 13 مینی
